Противотаранное заградительное устройство УПУ-001

Назначение

· Предназначено для принудительной остановки автотранспортного средства при попытках

несанкционированного проезда через контрольно-пропускные пункты (КПП) на территории

охраняемых объектов и в пунктах досмотра.

· Обеспечивает задержание транспортного средства с таранным импульсом до 800

тн ·км/час.

· Приводится в действие с помощью электромеханического и ручного привода.

· Может быть использовано в качестве самостоятельного устройства физической защиты

или в составе автоматизированного комплекса управления доступом на объекты.

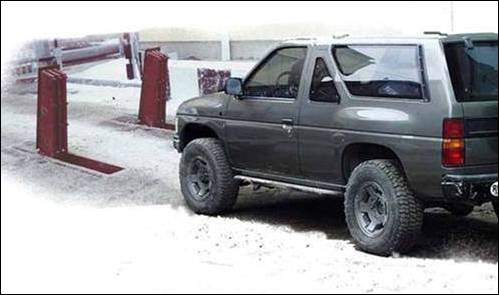

Проезд разрешен. Проезд закрыт.

Описание устройства

Устройства относятся к классу механизмов периодического действия, нормальной устойчивости к несанкционированным действиям и представляют собой восстанавливаемые изделия.

Устройства могут устанавливаться на таможенных и других контрольно-пропускных пунктах в качестве противотаранных заградительных устройств на въезде и выезде с территорий охраняемых объектов.

Преграждающее устройство УПУ-001 представляет собой сборно-сварную силовую

металлическую конструкцию, смонтированную в бетонном фундаменте в полотне дороги. Элементами рамы сформированы две полости, в которых размещены заградительные «клыки», закрепленные на валу. В положении проезд разрешен, заградительные «клыки» находятся в горизонтальном положении в полостях силовой рамы. Для предотвращения несанкционированного проезда или задержания транспортного средства, посредством мотор-редуктора, заградительные «клыки» принимают вертикальное положение. При этом, в случае таранного удара транспортного средства по «клыкам» кинетическая энергия удара передается силовому демпферу, расположенному бетонном основании рамы в полотне дороги.

В нижней части полостей устройства находится отверстие для присоединения дренажной трубы, предназначенной для отвода загрязнений, попадающих в полости в виде осадков или во время промывки.

Поворот вала «клыков» осуществляется через промежуточный вал от привода мотор-редуктора размещенного на фундаменте сбоку дорожного полотна. Привод снабжен дублирующим устройством для ручного подъема и опускания «клыков» в случае аварийного отключения электропитания.

Для исключения возможности включения устройства во время перемещения автотранспорта в зоне действия препятствия, устройство оснащено системой блокирующих инфракрасных датчиков доступа в рабочую зону.

Управление осуществляется со щита управления и может быть подключено к централизованному посту контроля въезда-выезда.

Устройство комплектуется системой инфракрасных датчиков, которые блокируют

работу привода, в случае, если в зоне перемещений заградительного щита, находятся посторонние объекты (транспортное средство, персонал).

Технические характеристики

· Вариант исполнения стационарный

· Ширина санкционированного проезда 4-5 м

· Время открытия-закрытия с помощью

· электромеханического привода 15 сек

· Напряжение рабочего питания

· Потребляемая мощность ( при U ~220/380 в) 1 квт

Условия и сроки поставки

· Изготовление и поставка изделий производится на условиях предварительной

оплаты.

· При заказе более 5 шт. предусмотрена система скидок.

· Срок поставки 2-3 месяца .

· Отгрузка производится автотранспортом , стоимость доставки не входит в

стоимость изделия.

Комплектность поставки

- устройство заградительное в сборе

- привод ЗУ в сборе

- желоб с промежуточным валом

- система блокирующих инфракрасных датчиков

- щит управления

Устройство поставляется в виде законченных узлов. Монтаж устройств производится силами местных подрядных организаций и предусматривает проведение несложного комплекса общестроительных работ для размещения устройства в дорожном полотне и подключения электропитания.

Изделие сертифицировано, выпускается согласно ТУ 7032-002-23381950-2002
