Противотаранное заградительное устройство УПУ-003

Назначение

· Предназначено для принудительной остановки автотранспортного средства при попытках

несанкционированного проезда через контрольно-пропускные пункты (КПП) на территории

охраняемых объектов и в пунктах досмотра.

· Обеспечивает задержание транспортного средства с таранным импульсом до 400

тн ·км/час.

· Приводится в действие с помощью электромеханического и ручного привода.

· Может быть использовано в качестве самостоятельного устройства физической защиты

или в составе автоматизированного комплекса управления доступом на объекты.

Технические характеристики

· Вариант исполнения стационарный

· Ширина санкционированного проезда 4-7 м

· Время открытия-закрытия с помощью

· электромеханического привода 15 сек

· Напряжение рабочего питания 220/380 в

· Потребляемая мощность ( при U ~220/380 в) 4 кВт

Описание устройства

Устройства относятся к классу устройств периодического действия, нормальной устойчивости к несанкционированным действиям и представляют собой восстанавливаемые изделия.

Устройства могут устанавливаться на таможенных и других контрольно-пропускных пунктах территорий охраняемых объектов в качестве противотаранных заградительных устройств. Конструкция устройства позволяет осуществлять задержание транспортного средства, двигающегося в направлении охраняемой территории и выезжающего с нее.

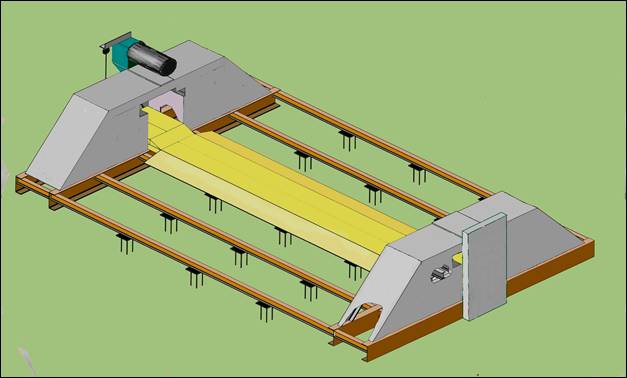

Устройство УПУ-003 представляет собой усиленную заградительную балку, устанавливаемую в две силовые сборно-сварные фундаментные опоры, размещенные по обе стороны проезжей части дороги. Выполняя функции направляющих при вертикальном перемещении заградительной балки, фундаментные опоры одновременно обеспечивают демпфирование таранного удара при задержании транспортного средства.

Задержание транспортного средства обеспечивает заградительная балка, которая в положение «Закрыто» поднимается над поверхностью дорожного полотна с помощью электромеханического привода. При этом в случае таранного удара гашение кинетической энергии движущегося транспорта осуществляется с помощью пружинно-фрикционных демпфирующих устройств, размещенных в фундаментных опорах.

В положение «Открыто», балка опускается и ложится на проезжую часть, образуя небольшое препятствие, выполняющее функцию «лежачего полицейского».

Устройство комплектуется системой инфракрасных датчиков, которые блокируют работу привода в случае, если в зоне перемещения заградительной балки, находятся посторонние объекты (транспортное средство, персонал).

Габаритные размеры

Фундаментные опоры: ширина 0,6 м

длина 4,0 м

высота 1,2 м

Заградительная балка: ширина 1,6 м

длина 4,0-7,0 м

высота 0,1 м

Условия и сроки поставки

· Изготовление и поставка изделий производится на условиях предварительной

оплаты.

· При заказе более 5 шт. предусмотрена система скидок.

· Срок поставки 2-3 месяца .

· Отгрузка производится автотранспортом , стоимость доставки не входит в

стоимость изделия.

Комплектность поставки

· устройство заградительное, в составе: заградительная балка, упорно-

направляющие стойки, комплект монтажных швеллеров

· привод ЗУ в сборе

· система блокирующих инфракрасных датчиков

· пульт управления

Устройство поставляется в виде законченных узлов. Монтаж устройств производится силами местных подрядных организаций и предусматривает проведение несложного комплекса общестроительных работ для размещения устройства в зоне КПП и подключения электропитания.

Изделие сертифицировано, выпускается согласно ТУ 7032-003-23381950-2004
